설명:

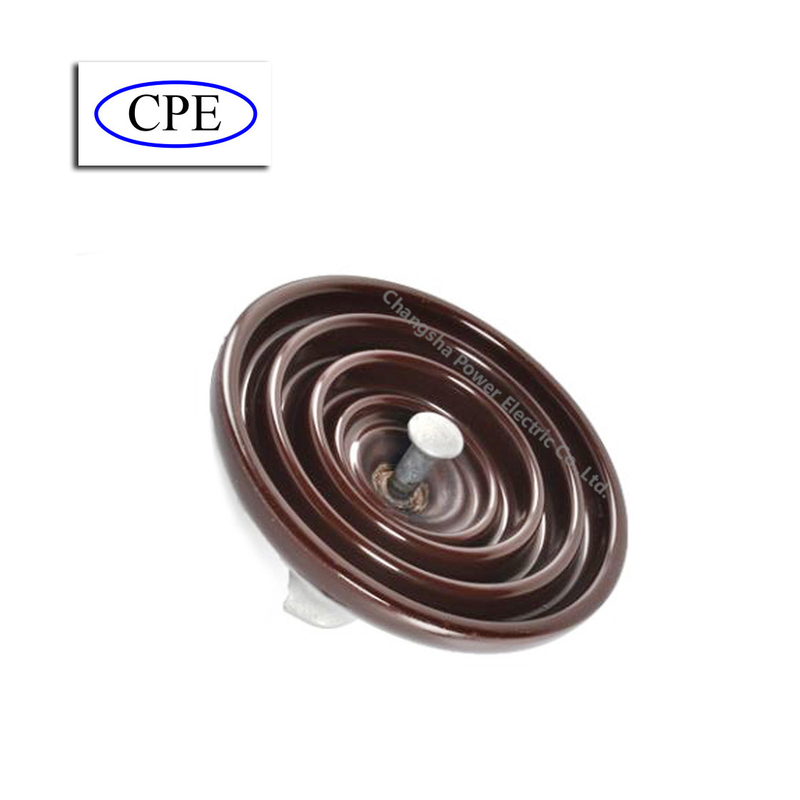

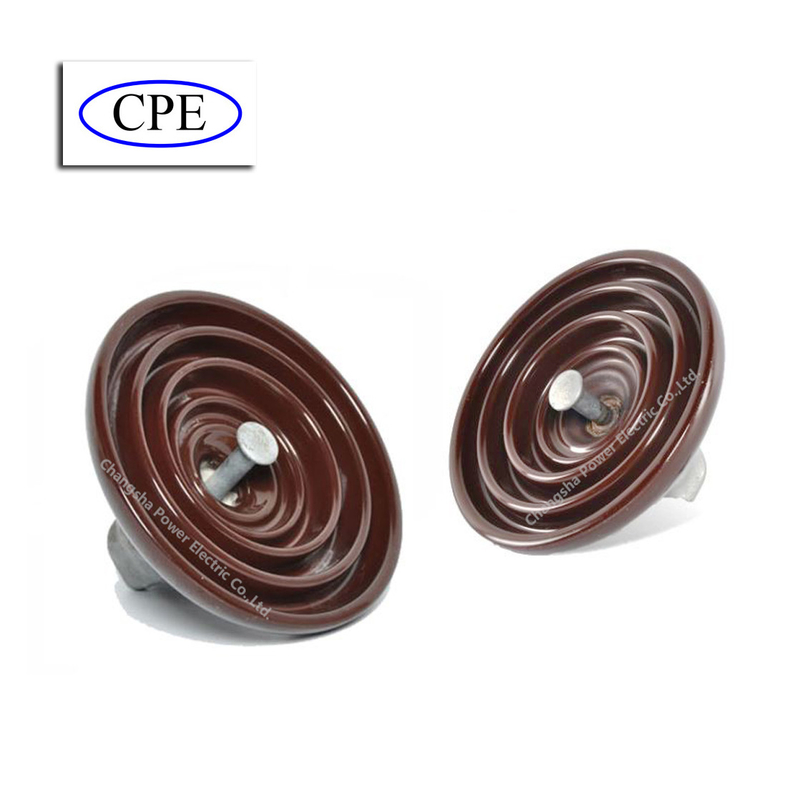

현수 애자는 도자기 현수 애자를 제외하고 Orient Power 제품의 주요 유형 중 하나이며 디스크 현수 애자, 긴 막대 현수 애자, 도자기 체재 절연체, 도자기, 스풀 절연체 등도 생산합니다.
사양:
| ANSI 클래스 | 52-1 | 52-2 | 52-3 | 52-4 | 52-5 | 52-6 | 52-8 | 52-9 | 52-9 | ||
| 그림. | 1 | 2 | 삼 | 4 | 삼 | 4 | 삼 | 5 | 6 | ||
| 주요 치수(mm) | NS | 165 | 190.5 | 254 | 254 | 254 | 254 | 280 | 114 | 133 | |
| 시간 | 140 | 146 | 146 | 146 | 146 | 146 | 146 | 159 | 159 | ||
| 누설 거리/mm | 178 | 210 | 292 | 292 | 292 | 292 | 280 | 171 | 171 | ||
| 전력 주파수 펑크 전압 kV | 80 | 90 | 110 | 110 | 110 | 110 | 110 | 80 | 80 | ||
| 평균 플래시오버 전압 | 전력 주파수 | 건조/kV | 60 | 65 | 80 | 80 | 80 | 80 | 80 | 60 | 60 |
| 습식/kV | 30 | 35 | 50 | 50 | 50 | 50 | 50 | 30 | 30 | ||
| 크리티컬 임펄스 1.5x40us 웨이브 | 포지티브/kV | 100 | 115 | 125 | 125 | 125 | 125 | 125 | 110 | 110 | |
| 음수/kV | 100 | 115 | 130 | 130 | 130 | 130 | 130 | 90 | 90 | ||
|
전파 영향 전압 |
접지에 대한 테스트 전압/kV | 7.5 | 7.5 | 10 | 10 | 10 | 10 | 10 | 7.5 | 7.5 | |
| 1000kHz/uV에서 최대 RIV | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| 정격 E&M 고장 하중/kN | 44 | 70 | 70 | 70 | 111 | 111 | 160 | 44 | 44 | ||
| 인장 내하중/kN | 22 | 35 | 35 | 35 | 55.5 | 55.5 | 80 | 22 | 22 | ||
| 충격 강도/Nm | 5 | 5.5 | 6 | 6 | 7 | 7 | 10 | 5 | 5 | ||
애플리케이션:
현수 애자는 송전 및 배전 가공선에 사용할 수 있습니다.특히 극고압 송전선로에서는 다른 절연체로 대체할 수 없습니다.
경쟁 우위:
뛰어난 균열 저항.
낮은 열팽창 계수.
편리한 운송 및 유연한 설치.
합리적인 절연 구조 인터턴 절연의 높은 신뢰성.
낮은 OSS.낮은 온도 상승. 높은 기계적 강도, 강한 날씨 능력.
스테인레스 스틸 플랜지 낮은 자기 유도율 높은 저항. 소량 경량.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
